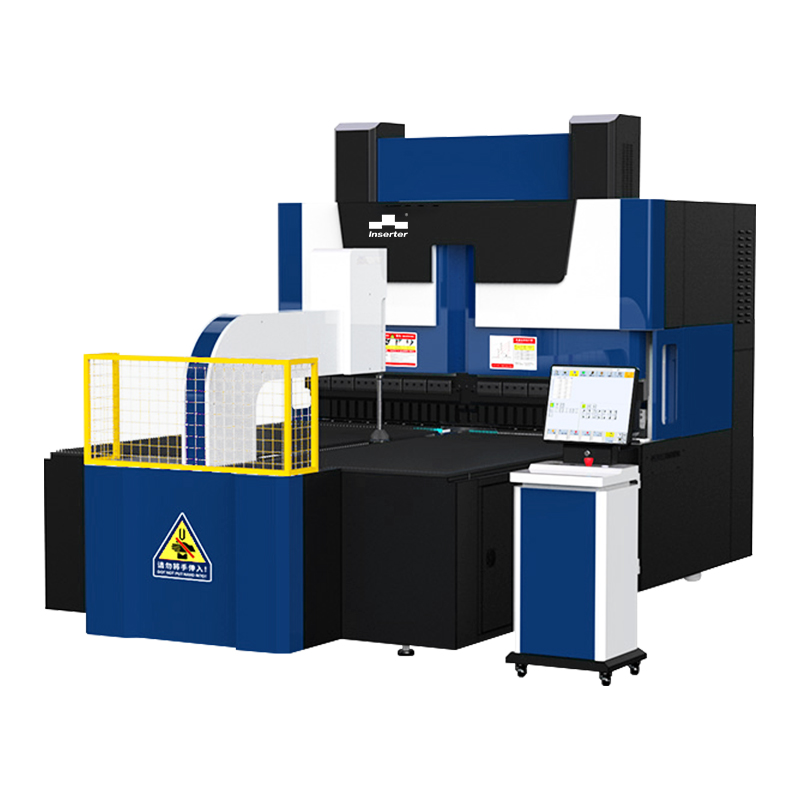

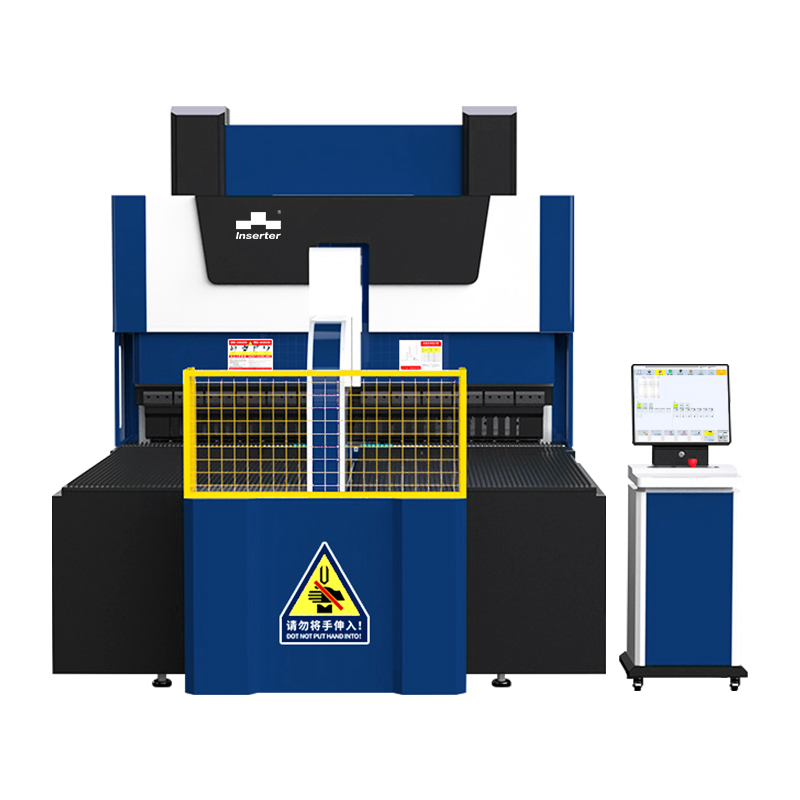

多轴面板弯曲中心

概述

该面板弯曲中心使用同步的多轴运动和通用弯曲工具在单个周期内完成多个边缘和弯曲。通过在CNC控制下结合六个弯曲轴和八个进料/定位轴，它最多可提供3–5倍的传统压力机制动器的吞吐量，同时将能量消耗切成两半。盒子框架，大面板和定制配置文件的理想选择，可在机柜，HVAC，电梯和建筑立面中进行。

关键功能

• 并发多轴控制
  六个同步弯曲轴（X1/X2，Y1/Y2，Z1/Z2）和八个进料/位置轴（U1/U3，D1/D2，C1/C3，H1/H3）手柄位置，旋转和弯曲。

• 通用弯曲工具

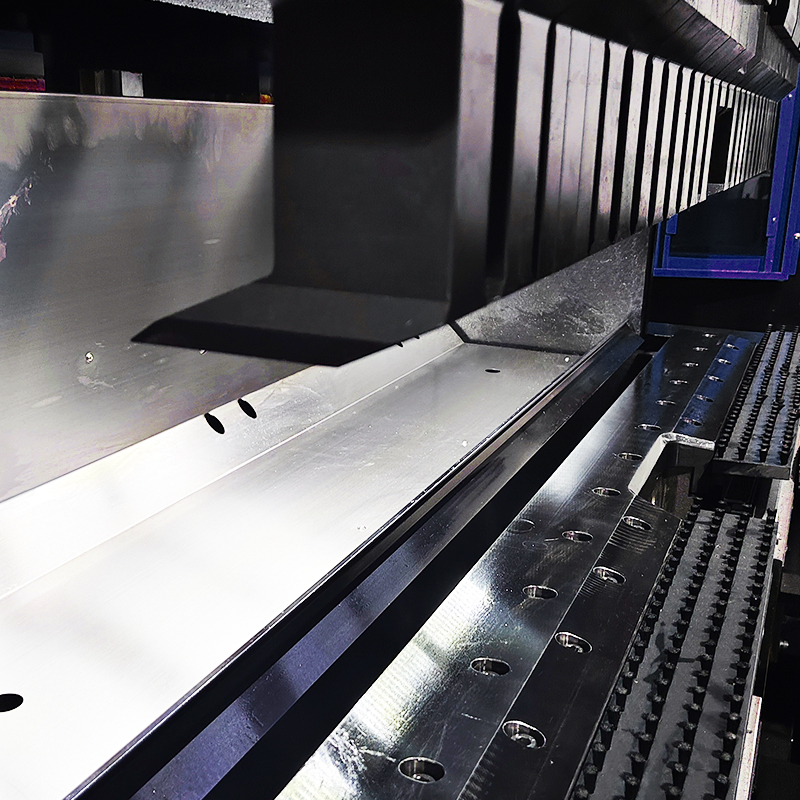

  一组模块化的打孔/模块头会直接，反向和弧形弯曲，而无需更改工具，从而在单个通行证中实现了多边的多弯曲形成。

• 伺服驱动的精密
  AC伺服电动机和直接耦合的球螺钉可确保低振动，无反冲运动。重复定位精度：±0.005 mm；弯曲角精度：±0.5°；维度精度：±0.1 mm。

• CNC接口

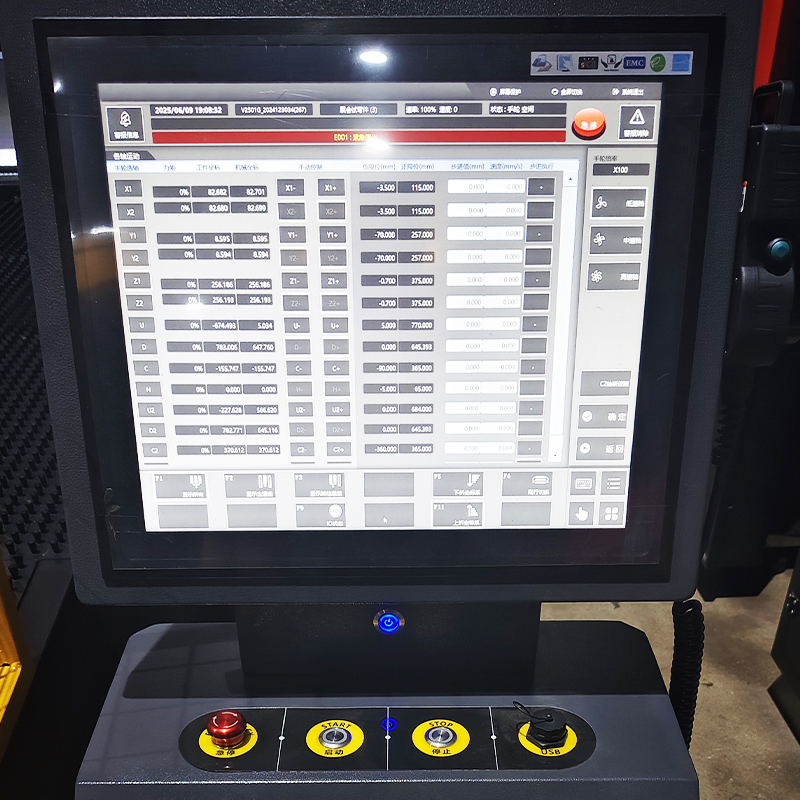

  大型颜色触摸屏（支持英语/中文），并带有DXF导入，二维编程，屏幕上的食谱存储和一键式工具 - 图书馆选择。

• 坚固的结构
  全焊接钢制框架，具有女性优化的肋骨，压力释放疗法以及高负载的球形螺钉/铁轨组件可确保刚性和稳定性。

• 柔性工件处理

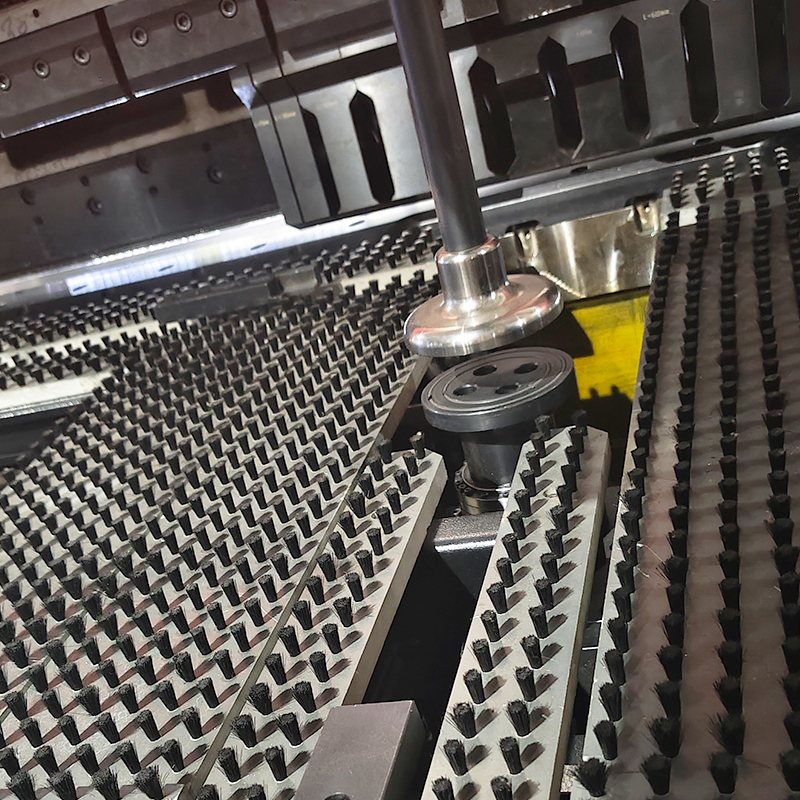

  气动真空夹的固定面板可宽达2,000毫米，高350毫米。 C轴旋转（±360°）和摇臂H轴抬高支持复杂的几何形状。

• 安全和维护
  完全封闭的警卫，透明的互锁，紧急停止和集中式自动润滑延长了运行时间并保护操作员。

技术规格

申请

1. 电柜和外壳

2. HVAC管道和全体会议

3. 电梯外壳和铁轨

4. 厨房和酒店设备

5. 建筑面板和覆层

6. 汽车和自行车框架

为什么选择这个面板宾德中心？

它会让你兴奋

运行此面板弯曲者只需要一个周期即可完成所需的所有弯曲。使用通用模具，您可以节省时间更改时间的模具，并且相同的框架可以在几秒钟内从小半径到宽的法兰处理。

得益于伺服驱动的轴和限制功能，这些功能确保了弯曲精度的一致性，因此每个弯曲都可以锁定在相同的位置。当您需要弯曲复杂的形状时，只需导入DXF文件，在触摸屏上调整一些设置，然后将面板弯曲器立即使用。

对于需要制造长面板，深箱和角括号的制造商，这台机器可以全部处理。真空夹稳定了所有零件，带有摇臂的C轴可以将超大工件直接固定到弯曲区域。
